Arquitetura do Sistema Rover

Visão Geral

O sistema Rover é uma plataforma robótica modular em Python implementada para Raspberry Pi 5, arquitetada em três camadas funcionais que separam claramente as responsabilidades entre hardware, lógica comportamental e processamento de inteligência visual. Esta separação de responsabilidades (separation of concerns) facilita a manutenção, testes unitários e permite que desenvolvedores e sistemas de alto nível arquitetem lógicas previsíveis e corretas. A biblioteca exporta uma interface simplificada através da classe Rover, que orquestra a inicialização e coordenação de todos os módulos subordinados.

Estrutura em Camadas

A arquitetura em camadas do Rover segue o padrão de abstração crescente, onde cada camada encapsula um domínio específico e expõe interfaces bem definidas para a camada superior.

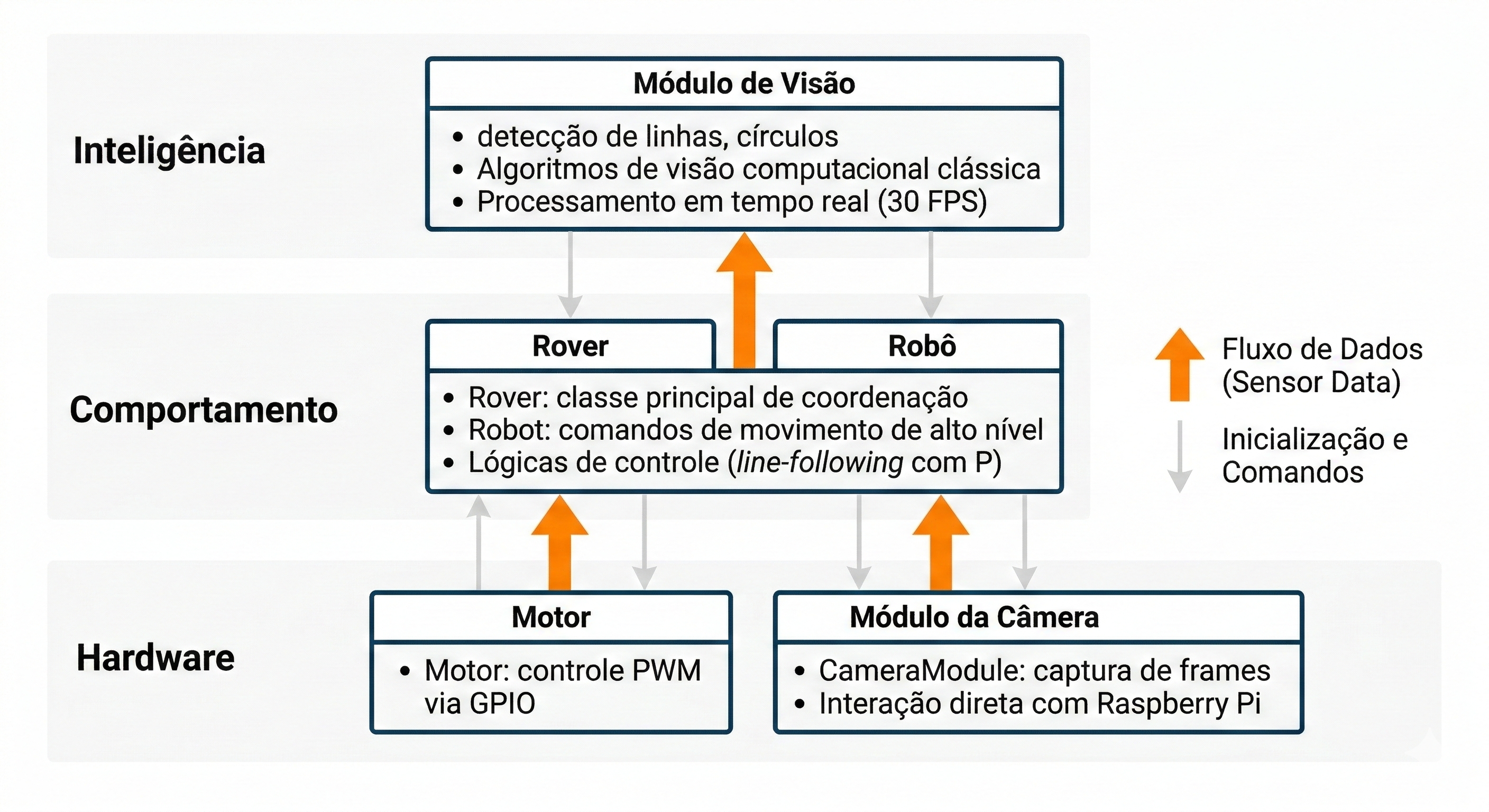

Fluxo de Dados da RoverLib

Camada 1: Drivers de Hardware

Esta camada fornece abstração direta sobre os componentes eletrônicos da Raspberry Pi, encapsulando a complexidade dos protocolos GPIO, PWM e captura de câmera.

1.1 Controle de Motores DC

Arquivo: roverlib/src/roverlib/modules/movement/motor.py

A classe Motor fornece controle de baixo nível para um único motor DC acoplado a uma ponte-H L298N (H-bridge). Gerencia diretamente os sinais GPIO e os sinais PWM (Pulse Width Modulation) que determinam a velocidade de rotação.

Inicialização e Configuração

from roverlib.modules.movement.motor import Motor

# Criar instância do motor com pinos GPIO
motor = Motor(pins=(12, 11), pwm_frequency=1000)

# Configurar os pinos GPIO e iniciar PWM
motor.initialize()

# Executar movimento
motor.set_movement(speed=75, direction="FORWARD")

Parâmetros e Comportamento

pins (tupla de inteiros): Dois pinos GPIO que controlam as entradas IN1 e IN2 da ponte-H. A ponte-H recebe um par de sinais lógicos que determinam a polaridade da tensão aplicada ao motor (favorecendo rotação em um sentido ou outro).
pwm_frequency (inteiro, padrão: 1000 Hz): Frequência de modulação por largura de pulso. Valores típicos variam entre 500 Hz e 2000 Hz. Frequências maiores reduzem ruído audível mas aumentam consumo de CPU.
speed (float, intervalo 0–100): Percentual do ciclo de trabalho (duty cycle) do sinal PWM. Valor 0 representa motor parado; valor 100 representa máxima velocidade. A relação entre duty cycle e velocidade linear é aproximadamente proporcional.
direction (string): Especifica o sentido de rotação. Valores aceitos: "FORWARD" e "BACKWARD" (case-insensitive).

Gestão de Ciclo de Vida

O método initialize() deve ser invocado antes de qualquer chamada a set_movement(). A inicialização configura os pinos em modo de saída (GPIO.OUT), cria os objetos PWM nas frequências especificadas e inicia o duty cycle em 0%. Seu estado é rastreado pela flag interna _initialized.

Ao término da aplicação, o método cleanup() deve ser invocado para liberar recursos GPIO e evitar corrupção de estado do sistema operacional.

Tratamento de Erros

A classe Motor lança três exceções especializadas definidas em execeptions/motorExeceptions.py:

MotorCreationError: Levantada se RPi.GPIO não estiver disponível (não executando em Raspberry Pi).
UninitializedMotorError: Levantada se set_movement() for invocado antes de initialize().
DirectionInvalidMotorError: Levantada se um valor inválido for passado para o parâmetro direction.

1.2 Captura de Câmera

Arquivo: roverlib/src/roverlib/modules/camera/cameraModule.py

A classe CameraModule abstrai a captura de frames de câmera, fornecendo suporte automático para hardware Picamera2 (nativo de Raspberry Pi 5) e fallback para mock em plataformas de desenvolvimento que carecem do hardware.

Inicialização

from roverlib.modules.camera.cameraModule import CameraModule

# Criar instância da câmera
camera = CameraModule(height=480, width=640, analogic=1.5, exposure=30000)

# Capturar um frame
frame = camera.get_frame()

# Obter resolução de preview
resolution = camera.get_preview_resolution()

# Liberar recursos
camera.cleanup()

Detecção Automática de Plataforma

O módulo implementa um padrão de detecção dinâmica:

Na Raspberry Pi 5: Importa picamera2 com sucesso. O modo de configuração é preview em RGB888, com resolução configurável e suporte a controle de ganho analógico e tempo de exposição.
Em plataformas sem Picamera2: Uma classe mock é instanciada, que retorna frames de teste (gradiente cinza) com dimensões configuráveis. Útil para desenvolvimento e testes em estações de trabalho.

A variável de flag is_mock permite código condicional para comportamentos específicos de plataforma.

Configuração de Câmera

Os parâmetros de captura são carregados do arquivo roverlib/src/roverlib/configs/config.yaml:

camera:
  fps: 30                          # Taxa de captura em frames por segundo
  resolution: [3280, 2464]         # Resolução total do sensor
  preview_resolution: [640, 480]   # Resolução de processamento

Os parâmetros analogic e exposure ajustam características de iluminação:

analogic (float, típico 1.0–4.0): Amplificação analógica do sensor. Valores menores escurecem a imagem; valores maiores a iluminam (com aumento de ruído).
exposure (inteiro em microssegundos): Tempo de exposição do sensor. Valores menores produzem imagens mais escuras; valores maiores capturam mais luz.

Formato de Retorno

O método get_frame() retorna um array NumPy em formato BGR (Blue-Green-Red), compatível com OpenCV. A conversão automática de RGB (capturado pela câmera) para BGR é realizada internamente.

Camada 2: Comportamento (Orquestração e Movimento)

Esta camada implementa abstrações de alto nível que coordenam motores e sensores para realizar tarefas compostas, como seguir linhas ou executar movimentos estruturados.

2.1 Classe Robot

Arquivo: roverlib/src/roverlib/modules/movement/robot.py

A classe Robot encapsula a coordenação de dois motores (esquerdo e direito) para produzir movimentos de alto nível como avanço, recuo e rotações.

Inicialização

from roverlib.modules.movement.robot import Robot

# Criar instância com pinos dos motores
robot = Robot(
    left=(12, 11),      # Pinos do motor esquerdo (direção, PWM)
    right=(22, 23),     # Pinos do motor direito (direção, PWM)
    pwm_frequency=1000  # Frequência em Hz
)

# Agora os motores estão configurados e prontos

Métodos de Movimento

Todos os métodos de movimento aceitam parâmetros opcionais de duração que, quando definidos, fazem o robô executar o movimento por um tempo determinado antes de parar automaticamente.

forward(speed=50, duration=None) → bool

Move o robô para frente aplicando a velocidade especificada em ambos os motores com polaridade idêntica.

# Movimento indefinido
robot.forward(speed=60)

# Movimento de 2 segundos
robot.forward(speed=60, duration=2.0)

backward(speed=50, duration=None) → bool

Move o robô para trás invertendo a polaridade em ambos os motores.

robot.backward(speed=50, duration=1.5)

turn_left(speed=50, duration=None) → bool

Gira o robô no sentido anti-horário. O motor esquerdo é parado enquanto o direito avança, produzindo rotação in situ.

robot.turn_left(speed=50, duration=1.0)

turn_right(speed=50, duration=None) → bool

Gira o robô no sentido horário. O motor direito é parado enquanto o esquerdo avança.

robot.turn_right(speed=50, duration=1.0)

move(speed_left, speed_right) → None

Aplica velocidades independentes a cada motor, permitindo movimentos curvos e manobras complexas.

# Curva suave para esquerda
robot.move(speed_left=40, speed_right=60)

# Aproximação de rotação diferencial
robot.move(speed_left=60, speed_right=40)

stop() → None

Para ambos os motores imediatamente.

cleanup() → None

Libera todos os recursos GPIO associados aos motores.

Calibração de Motores

O módulo roverlib/src/roverlib/modules/movement/motorCalibration.py implementa compensação de assimetrias mecânicas. Em robôs reais, diferenças nas resistências de atrito, enrolamento de bobina e engrenagens causam que, quando aplicada a mesma velocidade, o robô desvie para um lado.

A classe MotorCalibration carrega fatores de compensação do arquivo config.yaml:

motor_calibration:
  limiar_motor_esquerdo: 1.0  # Fator multiplicativo de velocidade
  limiar_motor_direito: 1.0   # Fator multiplicativo de velocidade

Valores acima de 1.0 aumentam a velocidade do motor especificado; valores abaixo reduzem.

2.2 Classe Rover (Orquestrador Principal)

Arquivo: roverlib/src/roverlib/rover.py

A classe Rover é o ponto de entrada da biblioteca. Inicializa todos os módulos e fornece métodos de alto nível para tarefas robóticas complexas como line-following.

Inicialização

from roverlib import Rover

# Instanciar o Rover
rover = Rover(pwm_frequency=1000)

# A instância agora possui três atributos públicos:
# - rover.movement (instância de Robot)
# - rover.camera (instância de CameraModule)
# - rover.vision (instância de VisionModule)

Durante a inicialização:

Config.get("gpio") carrega a configuração de pinos do arquivo config.yaml.
Instâncias de Robot, CameraModule e VisionModule são criadas.
Mensagens de diagnóstico são impressas no console.

Método Principal: Line-Following

follow_line(base_speed=30, kp=0.7, max_turn_speed=25, duration=None) → None

Este método implementa um algoritmo de seguimento de linha usando controle proporcional (P). O robô executa um loop de tempo real que:

Captura frame da câmera
Detecta obstáculos (prioridade máxima)
Processa o frame para extrair desvio da linha
Aplica controle proporcional para corrigir trajetória
Aguarda 10 ms antes da próxima iteração

rover = Rover()

try:
    # Seguir linha indefinidamente
    rover.follow_line(base_speed=30, kp=0.7)
except KeyboardInterrupt:
    print("Interrupção do usuário.")
finally:
    rover.stop_and_cleanup()

Parâmetros

base_speed (inteiro, 0–100): Velocidade de cruzeiro em percentual. Aplicada simetricamente a ambos os motores quando nenhuma correção é necessária.
kp (float): Ganho proporcional do controlador. Determina a magnitude da correção. Valores típicos: 0.5–1.0. Valores maiores produzem resposta mais agressiva (oscilar).
max_turn_speed (inteiro): Limite máximo de velocidade de correção de curva. Evita que o robô execute manobras muito bruscas.
duration (float, opcional): Duração máxima de execução em segundos. Se None, executa indefinidamente até interrupção por teclado.

Fluxo de Execução

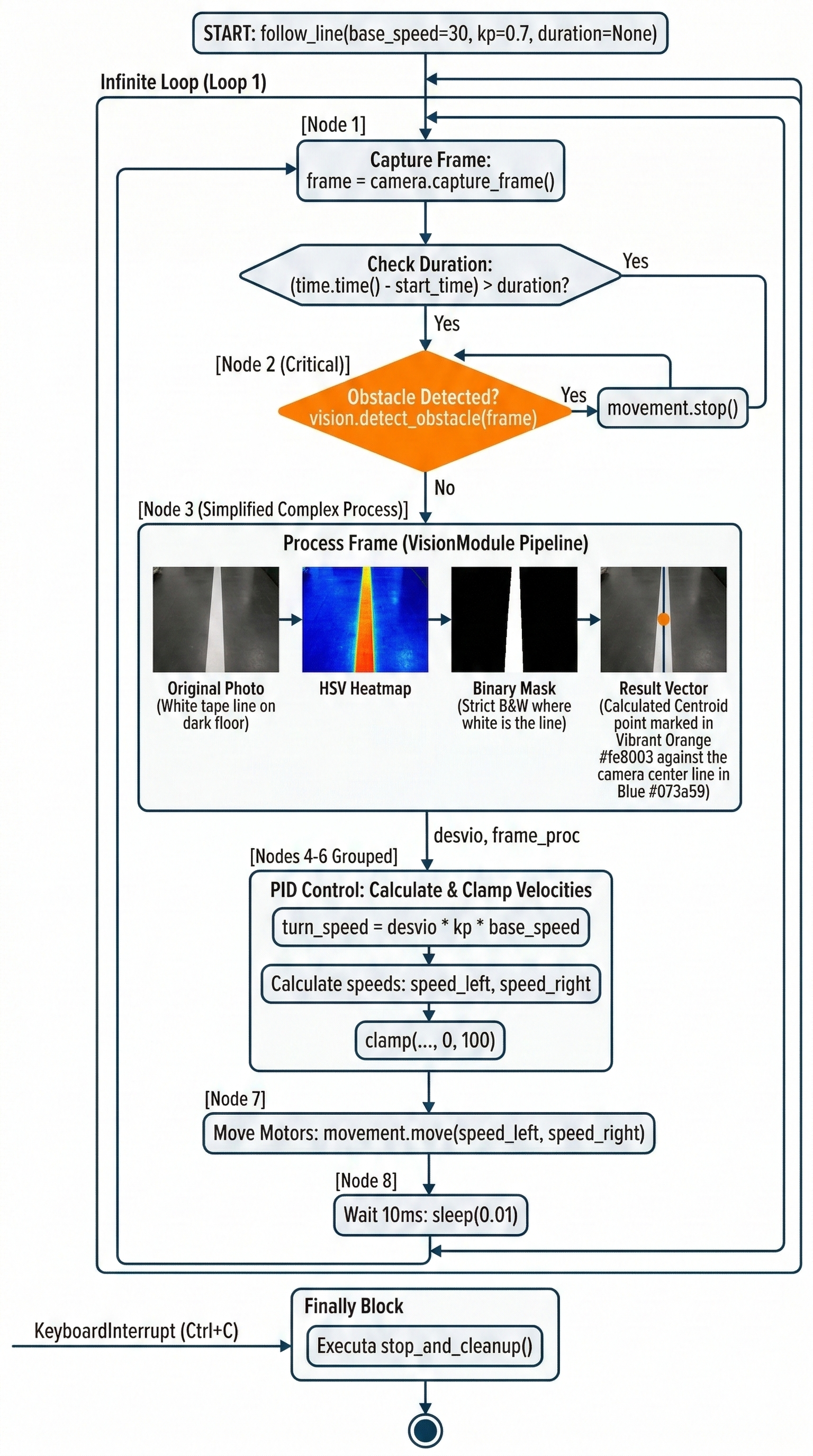

Ilustração do Fluxo de execução do PID

Tratamento de Obstáculos

Obstáculos detectados (cor vermelha por padrão) interrompem o movimento imediatamente. O algoritmo retorna ao início do loop para reavaliar após pequeno atraso (0.5 s) para estabilização.

Método de Finalização

stop_and_cleanup() → None

Para ambos os motores, libera recursos GPIO, fecha streams de câmera e imprime mensagem de confirmação. Deve sempre ser invocado ao término, tipicamente em bloco finally.

rover = Rover()
try:
    rover.follow_line(base_speed=30, duration=5.0)
finally:
    rover.stop_and_cleanup()  # Sempre executado

Camada 3: Inteligência (Processamento de Imagem)

Esta camada implementa algoritmos de visão computacional clássica para extração de features e detecção de formas.

3.1 Módulo de Visão

Arquivo: roverlib/src/roverlib/modules/vision/visionModule.py

O VisionModule processa frames capturados pela câmera, detectando linhas, círculos e obstáculos através de algoritmos consolidados de visão computacional.

Inicialização

from roverlib.modules.vision.visionModule import VisionModule

# Criar instância com resolução esperada de frames
vision = VisionModule(resolution=(640, 480))

A resolução deve corresponder à resolução de frames que serão processados. Utilizada internamente para cálculos de normalização e centroide.

Detecção de Linhas para Line-Following

process_frame_for_line_following(frame) → tuple[float, np.ndarray]

Processa um frame para detectar uma linha branca (ou clara) contra fundo mais escuro, calculando o desvio do centroide da linha em relação ao centro horizontal do frame.

Algoritmo

Conversão de Espaço de Cor: Converte de BGR para HSV (Hue, Saturation, Value). O espaço HSV é mais robusto para detecção de cores em variações de iluminação.
Máscara de Cor: Aplica cv2.inRange() com limites HSV para isolamento da cor branca:
Lower: [0, 0, 200] (baixa saturação, alto valor)
Upper: [180, 25, 255] (baixa saturação, alto valor)
Região de Interesse (ROI): Anula pixels acima de 80% da altura (ROI a partir de 0.8 * height), focando na detecção perto do robô.
Cálculo de Centroide: Utiliza momentos de imagem (cv2.moments()) para calcular o centroide $(x_c, y_c)$ da máscara: $$M = \int\int I(x,y) \, dx \, dy$$ $$x_c = \frac{M_{10}}{M_{00}}, \quad y_c = \frac{M_{01}}{M_{00}}$$
Normalização de Desvio: Calcula o deslocamento em relação ao centro: $$\text{desvio} = \frac{x_c - \frac{\text{width}}{2}}{\frac{\text{width}}{2}}$$

Resultado: valor entre -1.0 (totalmente esquerda) e 1.0 (totalmente direita).

Exemplo de Uso

frame = camera.capture_frame()
desvio, frame_processado = vision.process_frame_for_line_following(frame)

print(f"Desvio da linha: {desvio:.2f}")  # Entre -1.0 e 1.0

# frame_processado contém visualizações para debug (centroide, linha central, valor de desvio)

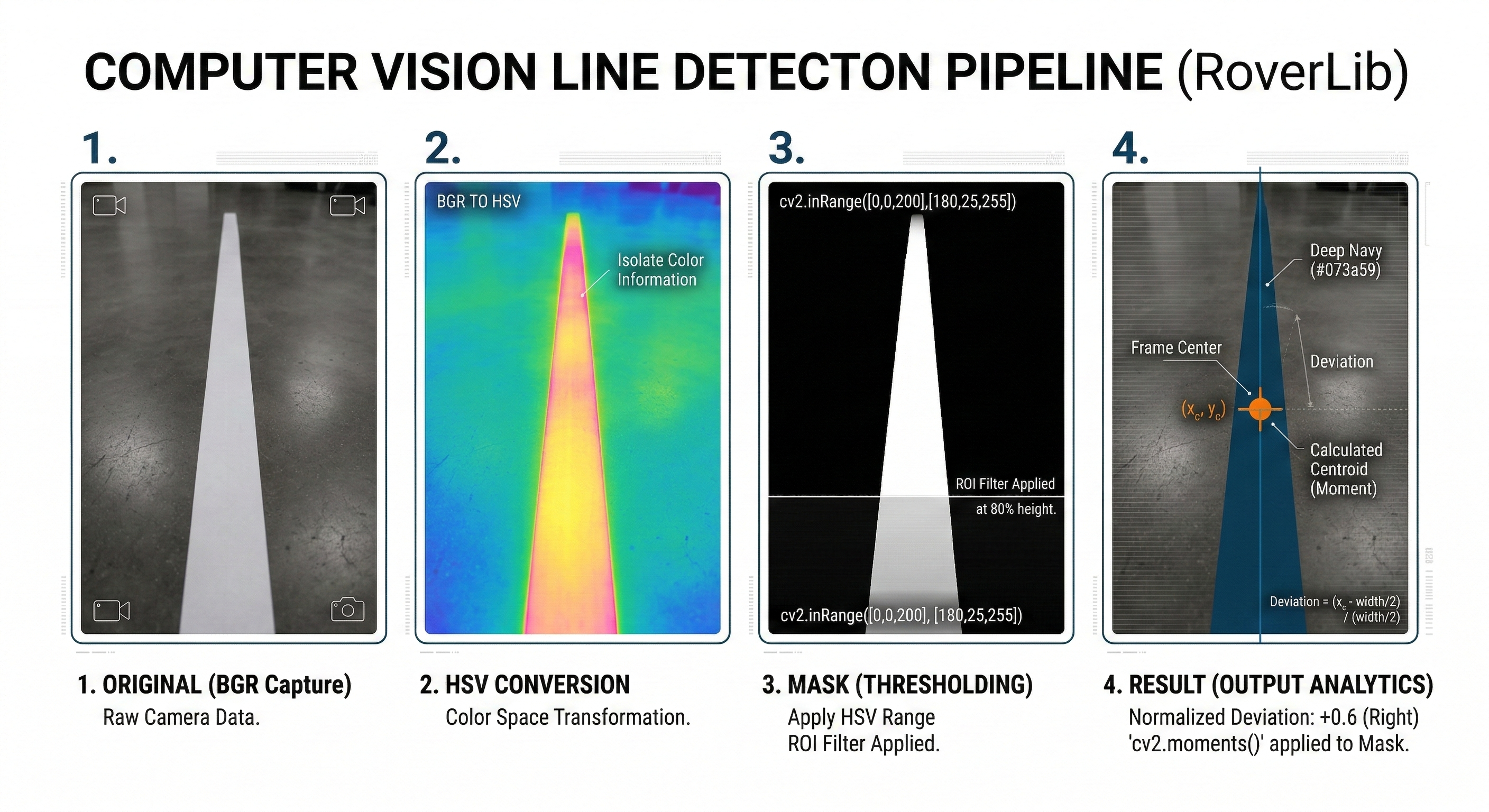

Exemplo de Detecção de Linha

Detecção de Círculos

houghCircleDetect(img, dp=1.3, minDist=50, canny=100, accumulation=40, minRadius=5, maxRadius=300) → tuple[tuple, np.ndarray]

Localiza círculos em uma imagem usando Transformada de Hough circular. Este é um método clássico e robusto para detecção de formas circulares.

Algoritmo

Detecção de Bordas: Aplica filtro de arestas (Canny) via ProcessingImage.edge_filter().
Máscaras Morfológicas: Aplica operação de fechamento (MORPH_CLOSE) com kernel elíptico para preencher pequenos vãos e fortalecer bordas elípticas.
Transformada de Hough: Utiliza cv2.HoughCircles() com parâmetros:
dp: Razão de resolução do acumulador (1.3 = reduzida para rapidez).
minDist: Distância mínima entre centros de círculos (evita duplicatas).
param1 (canny): Limiar superior para Canny (usado na detecção de bordas interna).
param2 (accumulation): Limiar do acumulador de Hough.
minRadius e maxRadius: Limites de raio esperado.
Seleção do Maior Círculo: Ordena círculos por raio decrescente e retorna o primeiro (maior).

Parâmetros

dp (float): Razão inversa de acumulação de resolução. Valores menores (p.ex., 1.0) preservam resolução mas aumentam custo computacional. Padrão 1.3 oferece bom balanço.
minDist (inteiro): Distância mínima entre centros (em pixels). Para câmera 640×480, tipicamente 40–60.
canny (inteiro): Limiar para Canny. Valores maiores exigem bordas mais proeminentes.
accumulation (inteiro): Votação mínima no acumulador de Hough. Valores maiores reduzem falsos positivos.
minRadius e maxRadius (inteiros): Intervalo de raios esperados.

Retorno

Tupla (círculo, máscara_bordas): - círculo: Tupla (x, y, raio) do círculo detectado, ou None se nenhum encontrado. - máscara_bordas: Array NumPy com bordas detectadas, útil para visualização.

Exemplo

frame = camera.capture_frame()
circulo, bordas = vision.houghCircleDetect(
    frame,
    dp=1.3,
    minDist=50,
    canny=100,
    accumulation=40,
    minRadius=5,
    maxRadius=300
)

if circulo:
    x, y, r = circulo
    print(f"Círculo detectado: centro=({x}, {y}), raio={r}")
else:
    print("Nenhum círculo detectado.")

Detecção de Círculos Alternativa (Contornos)

circleCannyDetect(img, MINRADIUS=3, MINAREA=300, canny=(70, 150)) → tuple | None

Detecta círculos alternativamente via contornos e coeficiente de circularidade, útil para robustez em condições onde a Transformada de Hough falha.

Algoritmo

Detecção de Arestas: Aplica Canny com limiares especificados.
Extração de Contornos: cv2.findContours() localiza todos os contornos.
Filtragem por Área: Descarta contornos com área menor que MINAREA.
Cálculo de Circularidade: Para cada contorno:
Encontra o círculo envolvente mínimo via cv2.minEnclosingCircle().
Calcula razão de erro: $$\text{erro} = \frac{|\text{área}{contorno} - \text{área}{círculo}|}{\text{área}_{círculo}}$$
Contornos com erro < 0.35 são considerados circulares.
Seleção do Melhor: Retorna o círculo com menor erro.

Exemplo

frame = camera.capture_frame()
circulo = vision.circleCannyDetect(frame, MINRADIUS=3, MINAREA=300)

if circulo:
    x, y, r = circulo
    print(f"Círculo encontrado: ({x}, {y}), raio={r}")

Detecção de Obstáculos

detect_obstacle(frame, min_area_threshold=5000, color_range=None) → tuple[bool, np.ndarray]

Detecta a presença de obstáculos (tipicamente vermelhos) na frente do robô baseado em cor e área.

Parâmetros

frame: Array NumPy em BGR.
min_area_threshold: Área mínima em pixels para considerar um objeto como obstáculo.
color_range: Tupla (lower_hsv, upper_hsv) para intervalo de cores. Padrão: vermelho.

Retorno

Tupla (detectado, máscara): - detectado: Boolean indicando presença de obstáculo. - máscara: Array com máscara binária do obstáculo.

Exemplo

frame = camera.capture_frame()
obstáculo_detectado, máscara = vision.detect_obstacle(frame, min_area_threshold=5000)

if obstáculo_detectado:
    print("Obstáculo na frente!")

Fluxo de Dados Integrado

Diagrama de Fluxo (Line-Following)

A sequência a seguir ilustra como dados fluem através das três camadas durante uma iteração de line-following:

┌─────────────────────────────────────────────────────────┐
│ Iteração N do Loop de Controle (10 ms)                  │
└─────────────────────────────────────────────────────────┘
                          ↓
        ┌─────────────────────────────────────┐
        │ 1. Captura de Frame (Câmera)        │
        │ camera.capture_frame() → frame      │
        └─────────────────────────────────────┘
                          ↓
        ┌─────────────────────────────────────┐
        │ 2. Detecção de Obstáculos (Visão)   │
        │ vision.detect_obstacle(frame)       │
        │ Se detectado → movement.stop()      │
        └─────────────────────────────────────┘
                          ↓
        ┌─────────────────────────────────────┐
        │ 3. Processamento de Linha (Visão)   │
        │ vision.process_frame_for_...()      │
        │ Retorna desvio normalizado           │
        └─────────────────────────────────────┘
                          ↓
        ┌─────────────────────────────────────┐
        │ 4. Controle Proporcional (Comp.)    │
        │ turn_speed = desvio × kp × base_spd │
        │ speed_left, speed_right = calculado │
        └─────────────────────────────────────┘
                          ↓
        ┌─────────────────────────────────────┐
        │ 5. Comando de Movimento (Robot)     │
        │ movement.move(speed_left,           │
        │              speed_right)           │
        └─────────────────────────────────────┘
                          ↓
        ┌─────────────────────────────────────┐
        │ 6. Controle de Motores (Motor)      │
        │ motor.set_movement(speed,           │
        │                   direction)        │
        │ Escreve nos pinos GPIO/PWM          │
        └─────────────────────────────────────┘
                          ↓
                   sleep(0.01)
                          ↓
                  Próxima Iteração

Configuração do Sistema

Arquivo de Configuração

Arquivo: roverlib/src/roverlib/configs/config.yaml

Centraliza todos os parâmetros de hardware e calibração. Carregado automaticamente pela classe Config no módulo utils.config_manager.

gpio:
  motor_esquerdo:
    in1: 12         # Pino de direção
    in2: 11         # Pino de PWM
  motor_direito:
    in3: 15         # Pino de direção
    in4: 16         # Pino de PWM

camera:
  fps: 30                              # Taxa de captura
  resolution: [3280, 2464]             # Resolução máxima do sensor
  preview_resolution: [640, 480]       # Resolução de processamento

motor_calibration:
  limiar_motor_esquerdo: 1.0           # Fator de ganho
  limiar_motor_direito: 1.0            # Fator de ganho

Notas de Configuração:

Resolução de Preview: Deve corresponder aos valores esperados por VisionModule. Maiores resoluções permitem maior acurácia em detecção mas aumentam latência computacional. Para RPi 5, 640×480 é recomendado.
FPS da Câmera: Taxa de captura em quadros por segundo. Valor 30 é padrão para Raspberry Pi 5 com iluminação adequada.
Calibração de Motores: Fator multiplicativo de compensação. Execute scripts_tests/motor/ para calibração manual se o robô desviar sistematicamente durante movimento reto.

Performance e Limitações

Características de Tempo Real

Período de Loop de Controle: 10 ms (100 Hz), permitindo resposta rápida a desvios de trajetória.
Taxa de Captura: 30 FPS em Raspberry Pi 5 com iluminação adequada.
Latência Total: Aproximadamente 50–100 ms de captura até efetuação de movimento (somando latência de câmera, processamento e GPIO).
Processamento: Inteiramente em CPU (sem aceleração GPU). Adequado para Raspberry Pi 5 em RPM baixas.

Restrições Conhecidas

Carga Computacional: Algoritmos de visão executam em sequência. Reduzir resolução de preview ou complexidade de detecção se FPS cair abaixo de 20.
Calibração de Motores: Crítica para movimento reto. Diferenças de fabricação causam desvios. Utilizar motorCalibration.py ou ajustar manualmente config.yaml.
Sensibilidade de Câmera: Parâmetros de analogic e exposure devem ser ajustados para condições de iluminação ambiente. Excesso de brilho causa saturação; deficiência causa ruído.
Robustez da Detecção de Linha: O algoritmo HSV simples é sensível a mudanças de iluminação. Em ambientes muito variáveis, considerar técnicas mais avançadas (p.ex., Canny adaptativo).
Alcance de Visão: Detecção confiável apenas em distâncias de 10–100 cm da câmera (campo de visão típico).

Integração com LLMs (Code as Policies)

A arquitetura em camadas permite que sistemas de geração de código (Large Language Models) criem scripts robustos através de composição de métodos:

# Exemplo: Script gerado por LLM para tarefa de navegação
from roverlib import Rover
import time

rover = Rover()

try:
    # Fase 1: Avançar 3 segundos
    rover.movement.forward(speed=50, duration=3.0)

    # Fase 2: Buscar círculo vermelho
    for _ in range(10):  # Até 10 tentativas
        frame = rover.camera.capture_frame()
        circulo, _ = rover.vision.houghCircleDetect(frame)

        if circulo:
            x, y, r = circulo
            print(f"Objeto circular encontrado em ({x}, {y})")
            break

        time.sleep(0.1)

    # Fase 3: Seguir linha por 5 segundos
    rover.follow_line(base_speed=30, kp=0.7, duration=5.0)

except KeyboardInterrupt:
    print("Interrompido pelo usuário.")
finally:
    rover.stop_and_cleanup()

A estrutura bem definida e nomes descritivos facilitam geração automática com baixa taxa de erros.
